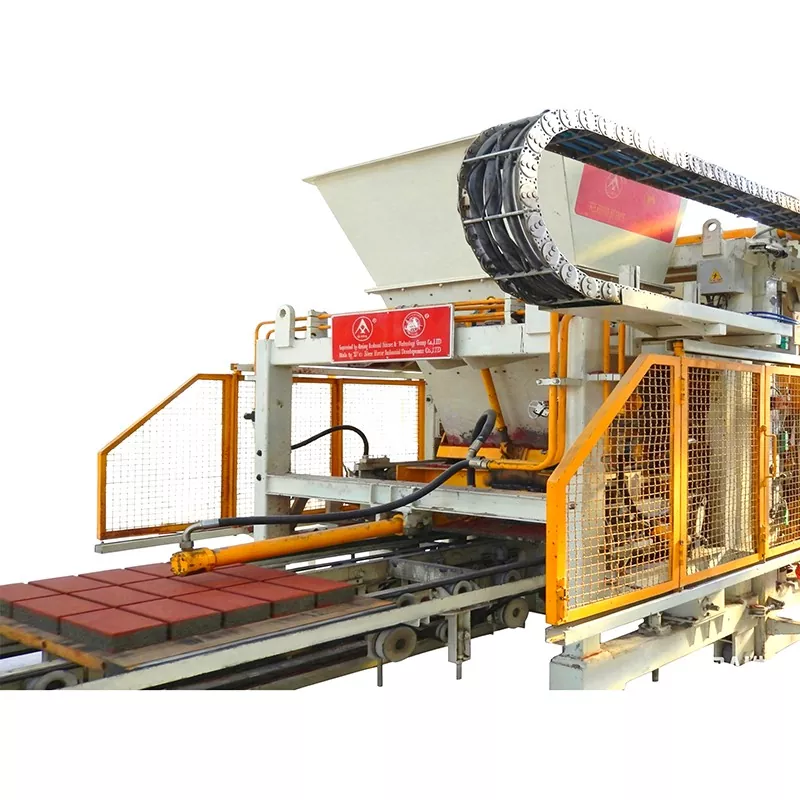

QFT9-16 Attrezzatura per la produzione di finitrici in calcestruzzo

L'attrezzatura per la produzione di finitrici in calcestruzzo Silver Horse QFT9-16 è un'attrezzatura per la produzione di blocchi completamente automatica, intelligente e ambientale sviluppata in modo indipendente da Xi'an Silver Horse. Dotato di un sistema di controllo PLC completamente automatico e di componenti elettrici principali importati, è caratterizzato da elevata automazione, capacità di produzione stabile, elevata precisione del prodotto, basso consumo energetico e basso tasso di guasto.

Invia richiesta

Descrizione del prodotto

La blocchiera Silver Horse presenta design modulari per il suo alimentatore per pallet, distribuzione di materiali, vibrazione e sformatura, che sono collegati tra loro ma regolabili in modo indipendente. La linea di produzione presenta un design elegante. In termini di design delle prestazioni, ha molte caratteristiche equivalenti o addirittura superiori a quelle dei modelli avanzati a livello internazionale. L'intera linea utilizza controllo intelligente, funzionamento computerizzato e pallettizzazione robotica, eliminando la necessità di lavoro fisico pesante.

Vantaggi principali

QFT9-16 L'attrezzatura per la produzione di finitrici in calcestruzzo adotta un sistema di servovibrazione basato su chip, che consente uno stampaggio rapido a vibrazione di prodotti con qualità uniforme, alta densità e aspetto raffinato. Dotata di un sistema di controllo intelligente HMI+PLC, l'apparecchiatura riduce i costi di manodopera di circa il 20%. Il suo design "una macchina, più stampi" consente la produzione di oltre un centinaio di tipi di prodotti, tra cui blocchi, mattoni permeabili, pietre per pavimentazione, blocchi per prato, cordoli e altro ancora. La macchina presenta inoltre caratteristiche di alta efficienza e bassa manutenzione, come vibrazioni a frequenza e ampiezza variabili e funzioni di allarme di guasto.

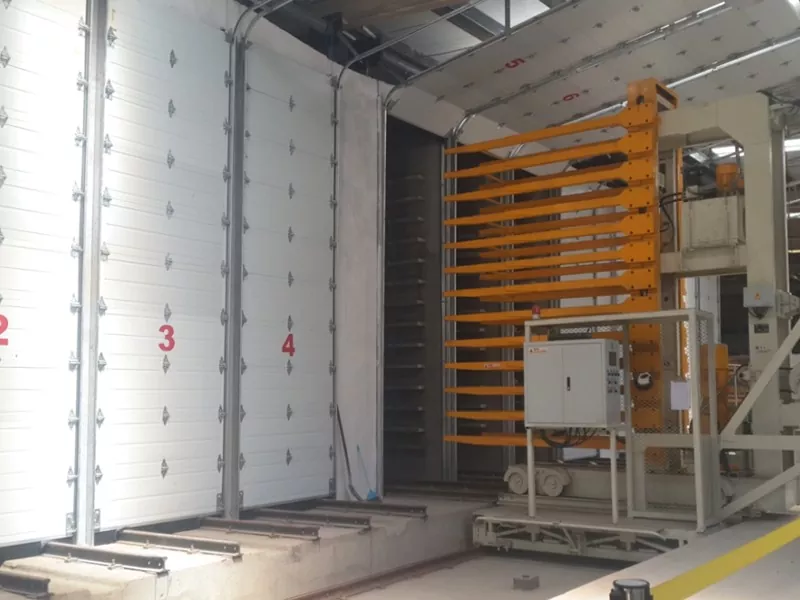

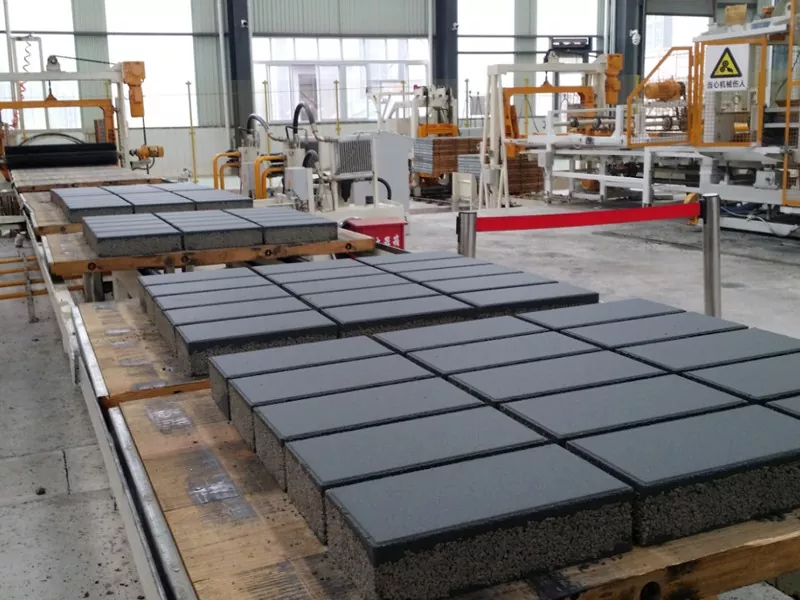

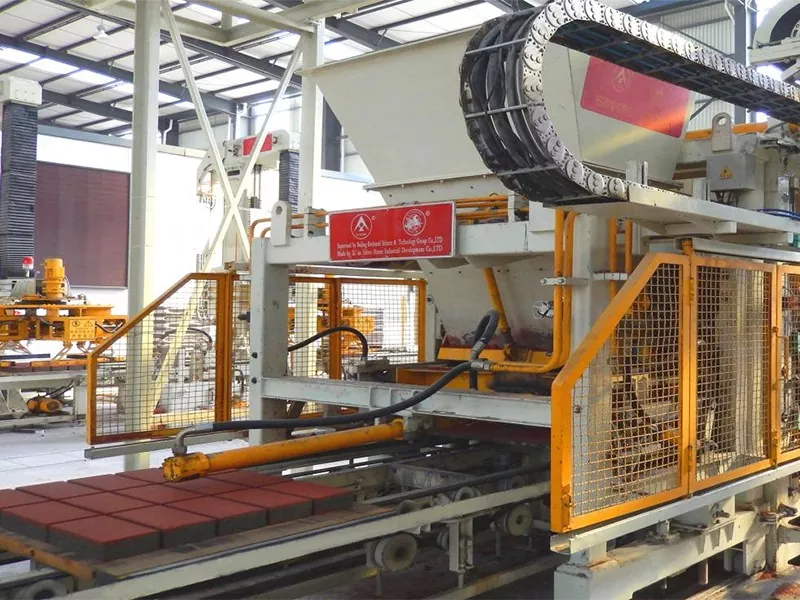

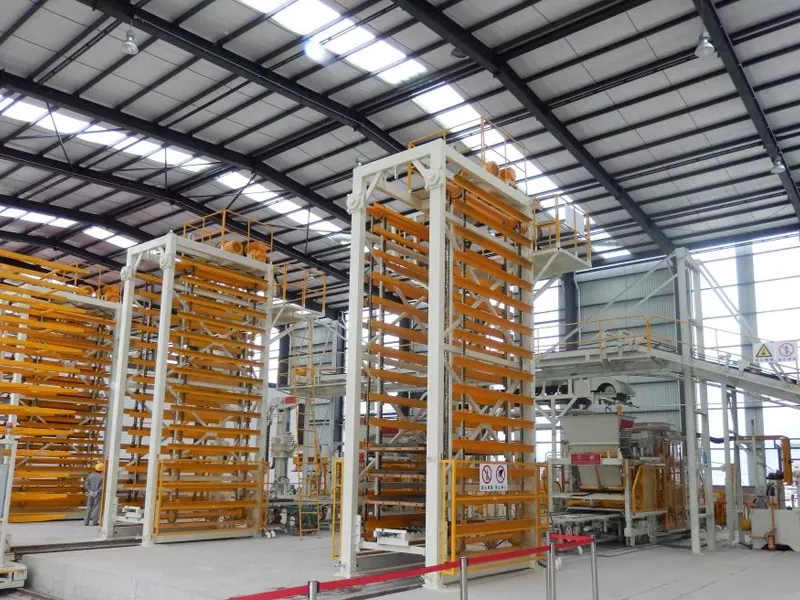

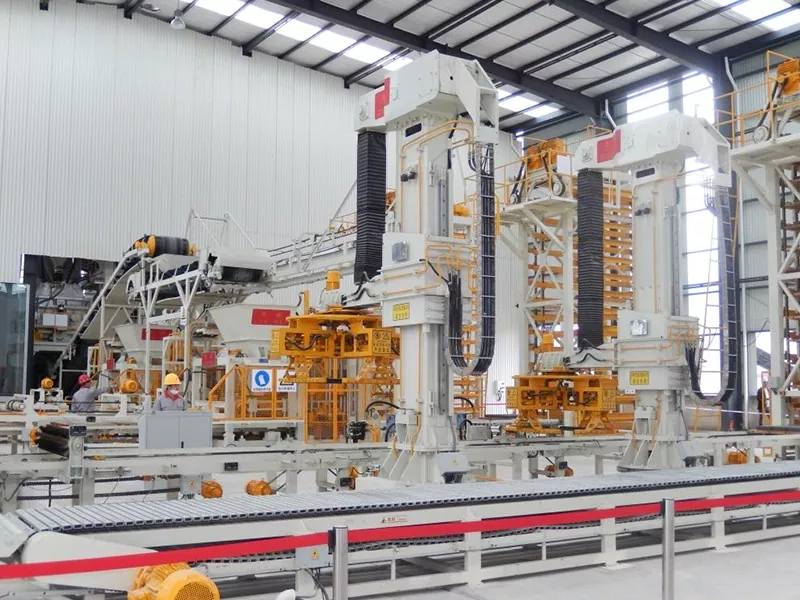

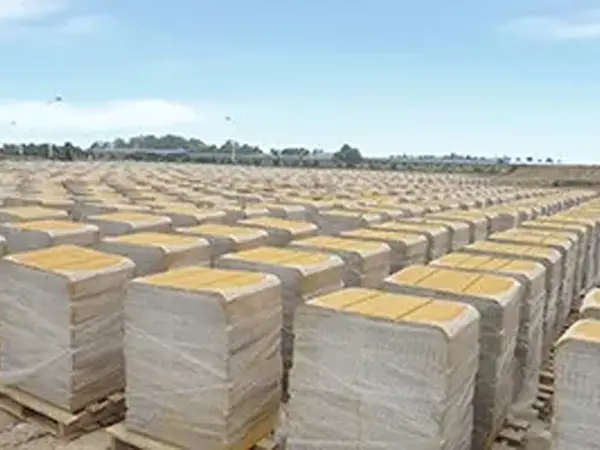

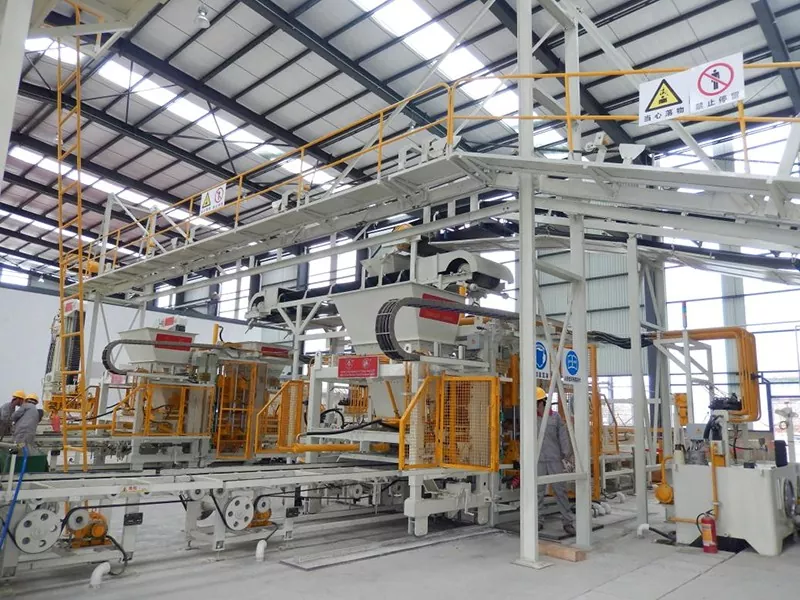

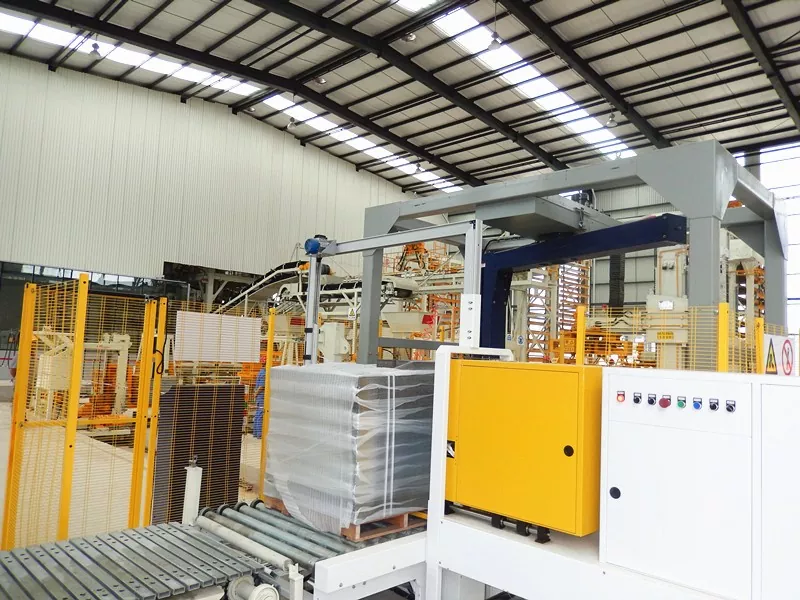

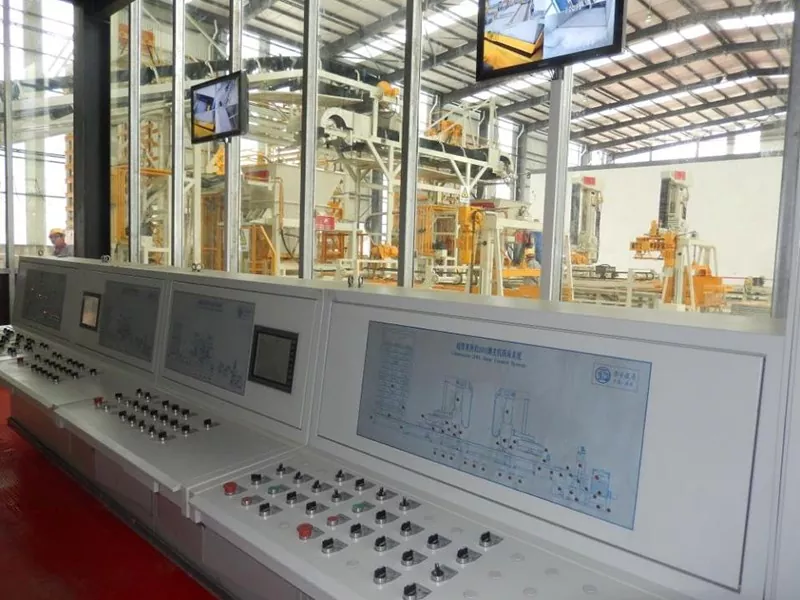

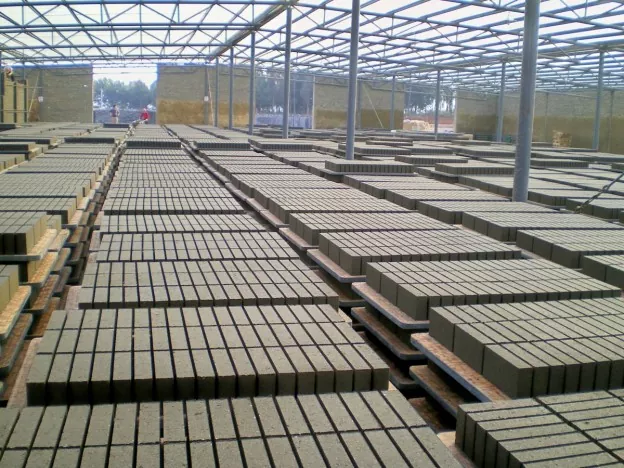

Sito cliente della Silver Horse Company

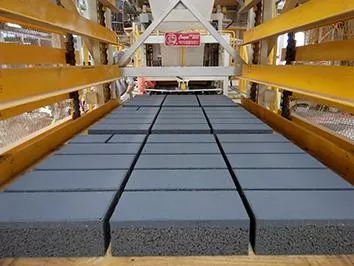

Esposizione dei prodotti

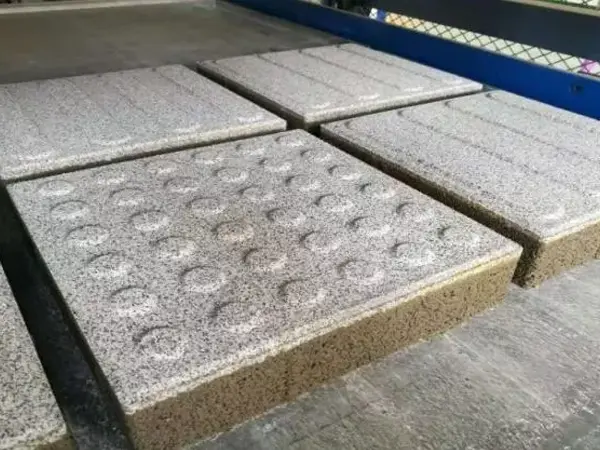

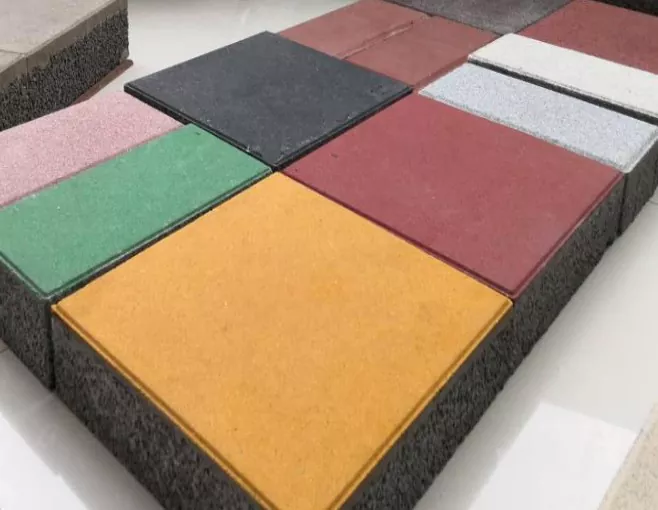

Mattone permeabile ecologico

Paracarro ecologico

Pietra per lastricati

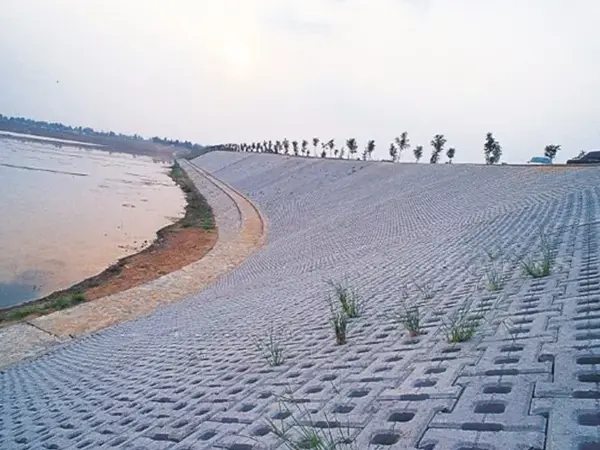

Mattone di protezione del pendio

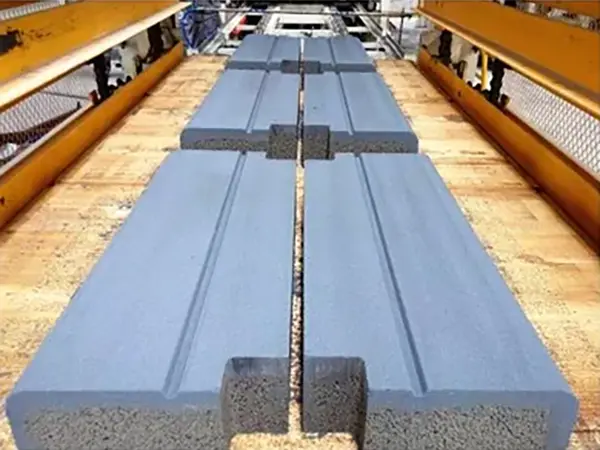

Il paracarro del colore

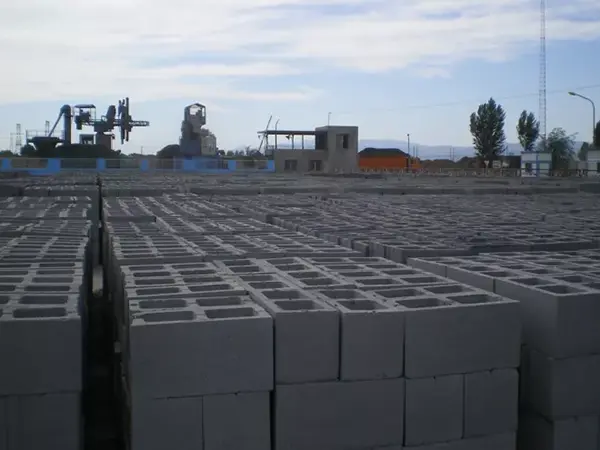

Blocco cavo

Mattone pieno

Parametri tecnici

Pietra per lastricati: 198×98×60/80 (mm)
◇ Quantità di modanature: 40 pezzi/pallet ◇ Tempo di ciclo: 20 ~ 25 secondi ◇ Produzione: 5700～7200 pezzi/ora (circa110～140㎡)
Il paracarro colorato: 500～750×120×300 (mm)
◇ Quantità di modanature: 2 pezzi/pallet ◇ Tempo di ciclo: 30~35S ◇ Produzione: 205~240 pezzi/ora
Mattone di protezione del pendio: 406×305×102 (mm)
◇ Quantità di modanature: 4 pezzi/pallet ◇ Tempo di ciclo: 20～25S ◇ Produzione: 570～720 pezzi/ora
Mattone pieno: 240×115×53(mm)
◇Quantità di modanature: 56 pezzi/pallet ◇ Tempo di ciclo: 16 ~ 18 secondi ◇ Produzione: 11.000 ~ 12.000 pezzi/ora
Blocco cavo: 390×190×190(mm)
◇ Quantità di modanature:：9 pezzi/pallet ◇ Tempo di ciclo:：18～22S ◇ Produzione: 1400~1800 pezzi/ora (circa 19~25m³)
◆	Dimensioni pallet (lunghezza × larghezza): 1250×900（mm）
◆	Potenza installata della macchina principale: circa 70KW
◆	Frequenza di eccitazione: 0–65 Hz (controllata da un computer, può realizzare una conversione di frequenza a processo completo e ha caratteristiche rigide).
◆	Accelerazione media di eccitazione: ≥ 20 g (g=9,84 m/s²; nello standard nazionale, i prodotti con ≥ 12 g sono classificati come di alta qualità.)
◆	Modalità di vibrazione: viene adottato il sistema di vibrazione servo del chip a quattro assi (tecnologia di brevetto nazionale per l'invenzione di Silver Horse), che rende i prodotti uniformi, densi, belli e squisiti; il rumore dell'apparecchiatura è ridotto e la produzione è più efficiente.
◆	Gamma di stampaggio: in grado di produrre pietra artificiale in PC, mattoni comunali, mattoni per pareti (portanti e non portanti), mattoni speciali (cordoli, pietre di protezione del pendio), ecc.
◆	Nota: il ciclo di stampaggio dei prodotti varia in base al tipo di materie prime e ai requisiti di qualità dei prodotti.

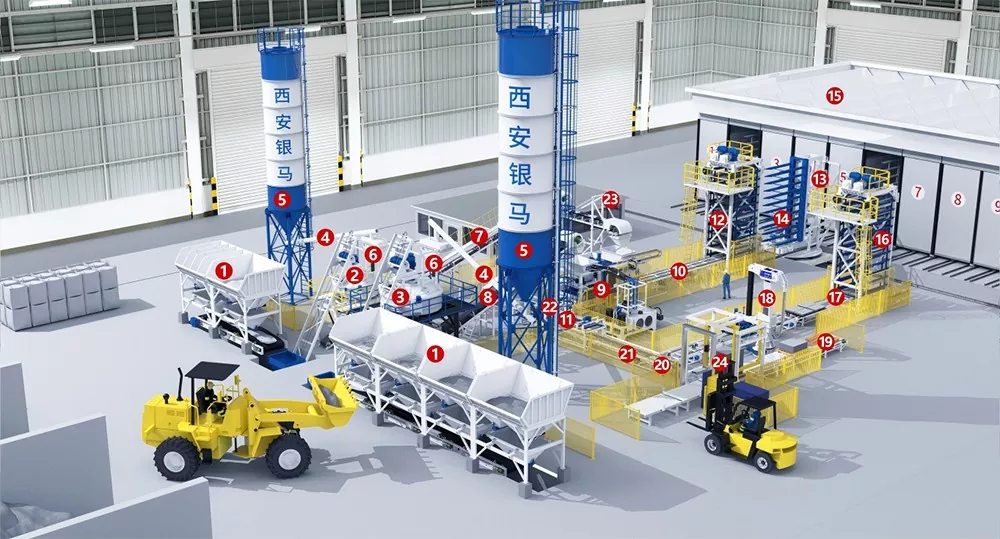

La disposizione della linea di produzione completamente automatica per la produzione di blocchi

QFT9-16 Concrete Paver Making Equipment

1	Macchina dosatrice	13	Trasportatore Klin (trasportatore madre)
2	Miscelatore di materiali colorati	14	Trasportatore Klin (convogliatore solare)
3	Miscelatore di materiali di base	15	Forni di stagionatura
4	Trasportatore a coclea	16	Discensore per pallet
5	Silo di cemento	17	Trasportatore di discesa pallet
6	Scala di cemento	18	Robot di pallettizzazione tipo coordinato
7	Nastro trasportatore per materiali colorati	19	Trasportatore con landa
8	Trasportatore a nastro dei materiali di base	20	Dispositivo di ribaltamento
9	Mainfram	21	Spintore pallet
10	trasportatore di blocchi umidi	22	Dispositivo di stoccaggio pallet
11	Alimentatore per pallet	23	Sala di controllo del PLC
12	Elevatore per pallet	24	Il sistema di imballaggio
