Cavallo d'argentopresenta ilMacchina per la produzione di blocchi QFT15-18come soluzione ad alta capacità per i produttori che cercano una produzione automatizzata di blocchi di cemento, una qualità di stampaggio costante e una produzione efficiente su larga scala. Progettata attorno al controllo intelligente HMI+PLC e alla tecnologia avanzata di servovibrazione, questa apparecchiatura supporta la produzione di blocchi forati, pietre per pavimentazione, mattoni pieni, cordoli, mattoni per la protezione dei pendii, blocchi per prati e altri prodotti in calcestruzzo.
Il QFT15-18 è progettato per fabbriche di blocchi industriali che richiedono una maggiore capacità produttiva senza fare molto affidamento sul funzionamento manuale. Il suo concetto di produzione completamente automatizzato collega dosaggio, miscelazione, stampaggio, trasporto, stagionatura, movimentazione dei pallet e pallettizzazione in un flusso di lavoro integrato. A seconda della formulazione del prodotto e della materia prima, la macchina può raggiungere una produzione di 8.600–10.000 pietre per pavimentazione all’ora, 2.450–3.000 blocchi cavi all’ora e 15.000–18.900 mattoni pieni all’ora. Il suo sistema di servo-vibrazione del chip a quattro assi, un'accelerazione di eccitazione media di circa 30 g, una frequenza di eccitazione di 0–65 Hz e una potenza installata sulla macchina principale di circa 135 kW forniscono una base tecnica per la produzione di prodotti in calcestruzzo ad alta produttività.
Sommario
- Cos'è la macchina per la produzione di blocchi QFT15-18?
- In che modo l'automazione migliora l'efficienza produttiva?
- Perché la servovibrazione è importante per la qualità dei blocchi di calcestruzzo?
- Quali prodotti può produrre la macchina?
- Quali sono i parametri tecnici chiave?
- Come si inserisce in una linea di produzione completamente automatica?
- Cosa dovrebbero considerare gli acquirenti prima dell’acquisto?
- Domande frequenti
- Conclusione

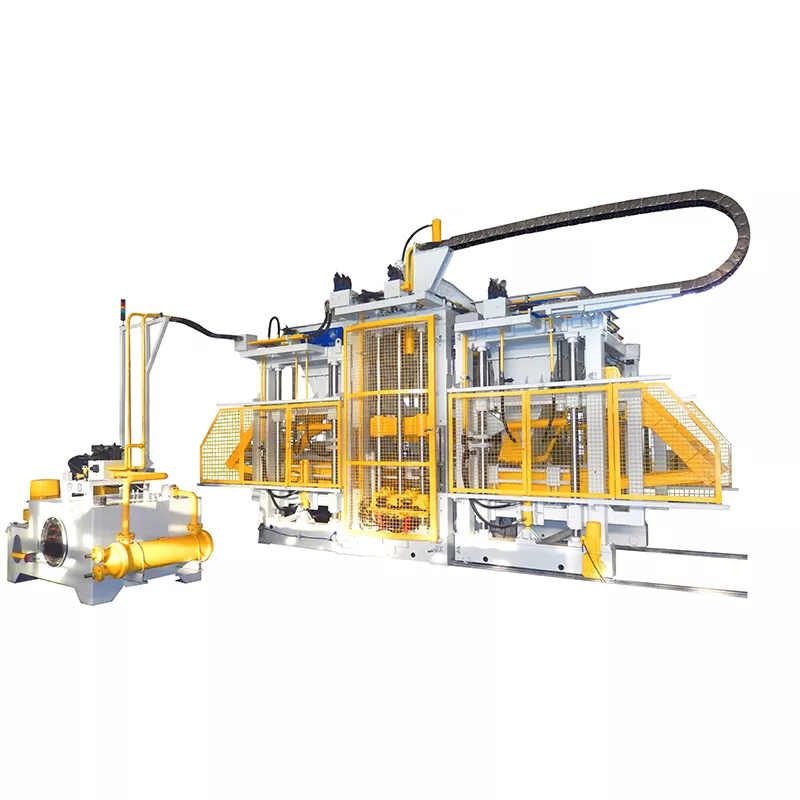

Cos'è la macchina per la produzione di blocchi QFT15-18?
La QFT15-18 è una macchina automatica per la produzione di blocchi di calcestruzzo ad alta capacità sviluppata per operazioni di produzione su larga scala. A differenza delle macchine per piccoli blocchi che dipendono da un notevole intervento manuale, questo modello è progettato attorno a un flusso di lavoro automatizzato integrato e un sistema di controllo digitale intelligente HMI+PLC.
La macchina appartiene alla serie di macchine per la produzione di blocchi Silver Horse ed è stata sviluppata come successore di maggiore capacità del precedente modello QFT 9-16. La sua configurazione di produzione è destinata alle fabbriche che necessitano di cicli di stampaggio ripetibili, controllo di processo centralizzato e gestione efficiente dei materiali.
Una delle sue caratteristiche importanti è la capacità di accogliere diversi prodotti in calcestruzzo modificando la configurazione dello stampo. Ciò rende l'attrezzatura utile per i produttori che servono progetti di costruzione, infrastrutture comunali, paesaggistica, pavimentazione stradale e protezione dei pendii.
In che modo l'automazione migliora l'efficienza produttiva?
Per una moderna fabbrica di prodotti in calcestruzzo, l’efficienza produttiva non è determinata solo dalla velocità della macchina principale. La preparazione del materiale, lo spostamento dei pallet, il trasferimento del prodotto, la stagionatura, l'impilamento e l'intervento dell'operatore possono tutti influenzare la produzione effettiva della fabbrica.
Il QFT15-18 è progettato per collegare queste fasi in un processo di produzione coordinato. Una configurazione completamente automatica può integrare il dosaggio e la miscelazione delle materie prime con lo stampaggio, il trasporto di blocchi umidi, la movimentazione dei pallet, la polimerizzazione, lo stoccaggio dei pallet e la pallettizzazione robotizzata.
- Intervento manuale ridotto:La movimentazione automatizzata dei materiali e il movimento dei pallet riducono le esigenze di manodopera ripetitiva.
- Operazione coerente:Il controllo basato su PLC aiuta a standardizzare i parametri di produzione durante i cicli ripetuti.
- Maggiore produttività:La grande capacità di stampaggio consente di formare più prodotti durante ogni ciclo produttivo.
- Migliore coordinamento del flusso di lavoro:I trasportatori, i sistemi di pallet, le apparecchiature per la stagionatura e le apparecchiature per la pallettizzazione possono funzionare come un sistema di produzione connesso.
- Monitoraggio centralizzato:I controlli HMI e PLC forniscono agli operatori un modo più organizzato per gestire la produzione.
Per le fabbriche che pianificano un’espansione della produzione a lungo termine, l’automazione può anche facilitare la standardizzazione del processo produttivo man mano che aumentano i requisiti di produzione.
Perché la servovibrazione è importante per la qualità dei blocchi di calcestruzzo?
La vibrazione è una parte fondamentale dello stampaggio di prodotti in calcestruzzo perché la miscela di calcestruzzo deve essere distribuita e compattata in modo efficace all'interno dello stampo. Le vibrazioni incoerenti possono contribuire a variazioni di densità, aspetto superficiale e geometria del prodotto.
Il QFT15-18 utilizza un sistema di vibrazione servo chip a quattro assi sviluppato con la tecnologia brevettata Silver Horse. Le specifiche tecniche pubblicate indicano una frequenza di eccitazione di 0–65 Hz e un'accelerazione media di eccitazione di circa 30 g.
La configurazione della servovibrazione ha lo scopo di fornire una compattazione del materiale controllata ed efficiente. Quando i parametri di vibrazione appropriati vengono abbinati alla miscela di calcestruzzo, al design dello stampo e ai requisiti del prodotto, il processo può contribuire a migliorare l'uniformità e la stabilità dello stampo.
Ciò è particolarmente importante quando si fabbricano prodotti con dimensioni o requisiti strutturali diversi. Invece di considerare le vibrazioni come un’operazione meccanica a velocità fissa, un sistema di conversione della frequenza controllato da computer offre maggiore flessibilità nella gestione dei parametri di produzione.
Quali prodotti può produrre la macchina?
Uno dei principali vantaggi di un sistema di produzione di blocchi ad alta capacità è la versatilità produttiva. Con stampi adeguati e materie prime adeguatamente formulate, il QFT15-18 può produrre molteplici categorie di prodotti in calcestruzzo.
| Tipo di prodotto | Dimensioni tipiche | Quantità di stampaggio | Uscita di riferimento |
|---|---|---|---|
| Pietra per lastricati | 198×98×60/80 mm | 60 pezzi/pallet | 8.600–10.000 pezzi/ora |
| Paracarro di colore | 500–800 × 120 × 350 mm | 2 pezzi/pallet | 205–240 pezzi/ora |
| Mattone per la protezione del pendio | 406×305×102 mm | 9 pezzi/pallet | 1.300–1.620 pezzi/ora |
| Mattone solido | 240×115×53mm | 84 pezzi/pallet | 15.000–18.900 pezzi/ora |
| Blocco cavo | 390×190×190 mm | 15 pezzi/pallet | 2.450–3.000 pezzi/ora |
L'attrezzatura può anche essere configurata per prodotti come blocchi ad incastro, blocchi per prato, mattoni ecologici permeabili, blocchi porosi, pietra artificiale, mattoni comunali e prodotti da costruzione speciali. La produzione effettiva varia in base alle dimensioni del prodotto, alle materie prime, alla formulazione e alla qualità del prodotto richiesta.
Quali sono i parametri tecnici chiave?
Comprendere la configurazione tecnica è essenziale quando si valuta una macchina per la produzione di blocchi perché il risultato da solo non descrive la capacità produttiva completa.
| Articolo tecnico | Specifica di riferimento QFT15-18 |
|---|---|
| Dimensioni del pallet | 1.400×1.200 millimetri |
| Potenza installata sulla macchina principale | Circa 135kW |
| Frequenza di eccitazione | 0–65 Hz |
| Accelerazione media di eccitazione | Circa 30 g |
| Sistema di vibrazione | Sistema di vibrazione servo chip a quattro assi |
| Sistema di controllo | Controllo digitale intelligente HMI + PLC |
| Modalità di produzione | Configurazione di produzione completamente automatica |
Queste specifiche dovrebbero essere considerate insieme al mix di prodotti e al piano di produzione della fabbrica. Ad esempio, la produzione di blocchi cavi non può essere confrontata direttamente con la produzione di pietre da pavimentazione più piccole perché le quantità di stampaggio, le dimensioni, i tempi di ciclo e il consumo di materiale differiscono.
Come si inserisce in una linea di produzione completamente automatica?
La macchina principale rappresenta solo una parte di un sistema di produzione industriale a blocchi. Per ottenere una produzione continua, le attrezzature ausiliarie devono essere coordinate per la preparazione dei materiali, lo stampaggio, il trasporto, la stagionatura e la movimentazione del prodotto finito.
Una tipica configurazione automatizzata può includere:
- Macchina dosatrice
- Miscelatore colore-materiale
- Miscelatore di materie prime
- Trasportatore a coclea e silo di cemento
- Scala di cemento
- Trasportatori a nastro di materiale
- Macchina principale per la formatura dei blocchi
- Trasportatore a blocchi umidi
- Alimentatore ed elevatore per pallet
- Forni di stagionatura e trasportatori di stagionatura
- Attrezzature per la discesa e lo stoccaggio dei pallet
- Robot di pallettizzazione di tipo coordinato
- Sala di controllo del PLC
- Sistema di imballaggio
Questo approccio integrato consente ai produttori di progettare la capacità produttiva in base al flusso di lavoro completo della fabbrica invece di valutare la macchina per la formatura dei blocchi come un pezzo isolato di attrezzatura. Per progetti di grandi dimensioni, una linea di produzione di blocchi completamente automatica può fornire una soluzione più coordinata.
Cosa dovrebbero considerare gli acquirenti prima dell’acquisto?
La scelta delle attrezzature industriali per la produzione di blocchi dovrebbe iniziare con i prodotti previsti e la capacità produttiva richiesta piuttosto che selezionare semplicemente la macchina con la maggiore produzione nominale.
- Definire la gamma di prodotti:Determinare se la fabbrica produrrà principalmente blocchi forati, mattoni pieni, finitrici, cordoli, mattoni permeabili o diverse categorie di prodotti.
- Calcola la capacità realistica:Considera il ciclo di stampaggio, la capacità di polimerizzazione, l'orario di lavoro, le dimensioni del prodotto e l'utilizzo pianificato invece di fare affidamento solo sulla massima produzione oraria.
- Valutare i requisiti di automazione:Decidi quanta attività di dosaggio, trasporto, movimentazione dei pallet, polimerizzazione e pallettizzazione debba essere automatizzata.
- Controllare l'infrastruttura della fabbrica:Confermare la capacità elettrica disponibile, lo spazio di produzione, lo stoccaggio delle materie prime, l'area di stagionatura e lo spazio per la movimentazione del prodotto finito.
- Considera la flessibilità dello stampo:Se sono pianificati più prodotti, la compatibilità dello stampo e i requisiti di sostituzione dovrebbero essere inclusi nella decisione di acquisto.
- Esaminare il supporto tecnico:L'installazione, la messa in servizio, la formazione degli operatori, i pezzi di ricambio e il supporto post-vendita possono influenzare direttamente il processo di avvio.
Cavallo d'argento ha sviluppato e fornito soluzioni di produzione di blocchi per i mercati internazionali, con i suoi progetti di reporting delle informazioni aziendali in più regioni. Il produttore dichiara inoltre che le sue apparecchiature sono progettate per soddisfare i requisiti di esportazione internazionale e possono essere fornite con apparecchiature di supporto per soluzioni di produzione complete.
Domande frequenti
Quali tipi di blocchi può produrre il QFT15-18?
La macchina può produrre blocchi forati, mattoni pieni, pietre per pavimentazione, cordoli, mattoni per la protezione dei pendii, blocchi per prato, mattoni permeabili ecologici, blocchi porosi e altri prodotti in calcestruzzo se abbinati a stampi e formulazioni di produzione adeguati.
Qual è l'output del QFT15-18 per i blocchi cavi?
Per un blocco cavo di 390 × 190 × 190 mm, la specifica pubblicata indica una quantità di stampaggio di 15 pezzi per pallet, un tempo ciclo di circa 18–22 secondi e una produzione di riferimento di circa 2.450–3.000 pezzi all'ora, equivalenti a circa 34–42 m³ all'ora.
Il QFT15-18 è adatto alle fabbriche automatizzate?
SÌ. La macchina è progettata per configurazioni di produzione completamente automatizzate e può essere integrata con sistemi di dosaggio, miscelazione, trasporto, stagionatura, movimentazione pallet, pallettizzazione e controllo PLC.
Qual è la potenza installata sulla macchina principale?
I parametri tecnici pubblicati specificano circa 135 kW per la macchina principale. Il fabbisogno elettrico totale di una linea di produzione completa sarà maggiore perché dovranno essere incluse anche le apparecchiature ausiliarie.
Quali fattori influenzano il ciclo produttivo vero e proprio?
Le dimensioni del prodotto, le caratteristiche della materia prima, la formulazione del calcestruzzo, la resistenza del prodotto o i requisiti di qualità, la configurazione dello stampo e le condizioni operative possono tutti influenzare il ciclo di stampaggio e il risultato finale.
L'attrezzatura può essere utilizzata per la produzione di pavimentazione in pietra?
SÌ. I dati pubblicati elencano una configurazione di pavimentazione in pietra di 198 × 98 × 60/80 mm con 60 pezzi per pallet, un tempo di ciclo di 20–25 secondi e una produzione indicata di circa 8.600–10.000 pezzi all'ora.
Conclusionee
Il QFT15-18 combina stampaggio ad alta capacità, controllo automatizzato della produzione, tecnologia di servovibrazione e applicazioni di prodotto flessibili in una piattaforma di produzione progettata per la produzione di prodotti in calcestruzzo su larga scala. La sua configurazione tecnica lo rende particolarmente rilevante per le fabbriche che producono pavimentazioni, blocchi forati, mattoni pieni, cordoli, prodotti per la protezione dei pendii e altri materiali da costruzione in calcestruzzo. Se stai pianificando un nuovo impianto di produzione di blocchi, aggiornando una struttura esistente o valutando la capacità delle attrezzature per un portafoglio di prodotti specifico, scopri di più sulla macchina per la produzione di blocchi QFT15-18 e discuti con Silver Horse la produzione richiesta, gli stampi, le materie prime e la configurazione di automazione. Per una proposta di produzione personalizzata, configurazione delle apparecchiature e preventivo,contattacioggi e lascia che il nostro team tecnico ti aiuti a pianificare una soluzione pratica per la produzione di blocchi.
