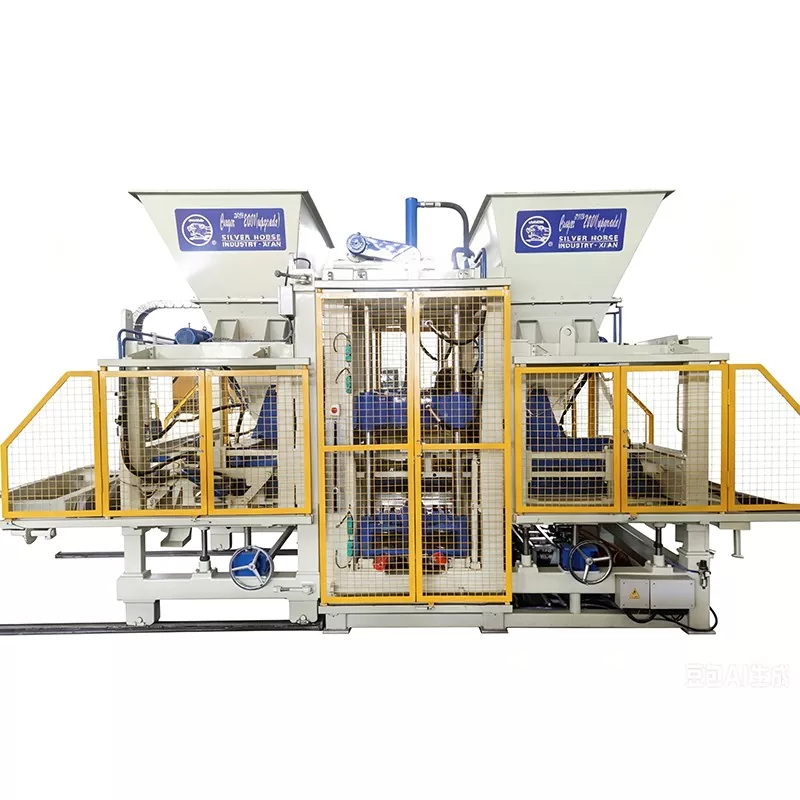

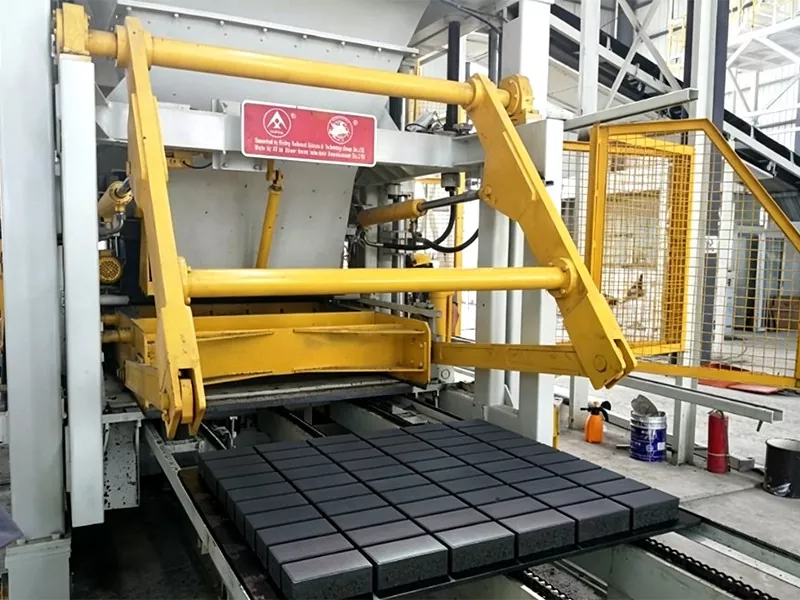

Macchina per la produzione di blocchi di cemento QFT9-16

La macchina per la produzione di blocchi di cemento Silver Horse QFT9-16 utilizza la modalità di vibrazione composita direzionale verticale della base con conversione di frequenza a velocità estrema e modulazione di ampiezza, combinata con un sistema di isolamento della sospensione a cuscino d'aria. La frequenza e la forza di eccitazione del sistema di vibrazione sono regolate da un sistema di servocontrollo elettrico per ottenere l'effetto ottimale di liquefazione delle vibrazioni dei materiali.

Invia richiesta

Descrizione del prodotto

La macchina per la produzione di blocchi completamente automatica Xi'an Silver Horse è il set completo di attrezzature di fascia alta per prodotti in calcestruzzo, adatto a vari materiali da costruzione come mattoni permeabili, cordoli e mattoni di protezione del pendio. Il suo sistema meccanico, elettrico e idraulico integrato adotta componenti di marchi internazionali di alta qualità, garantendo un funzionamento automatizzato stabile e regolare della linea di produzione.

Vantaggi principali

Tecnologia di stampaggio avanzata:dotato di servocontrollo del chip del computer per azionamento ad alta energia;

Produzione intelligente ed efficiente:è dotato di un sistema di controllo intelligente HMI+PLC, che consente il funzionamento completamente automatizzato dell'intera linea con una capacità di produzione annua fino a 50 milioni di mattoni pieni; produce inoltre fino a 500.000 metri quadrati di pietre per pavimentazione all'anno.

Macchina multifunzionale:cambiando gli stampi, la macchina per la produzione di blocchi di cemento QFT9-16 può produrre oltre un centinaio di tipi di prodotti tra cui mattoni permeabili, cordoli, mattoni per la protezione dei pendii, blocchi cavi e mattoni pieni.

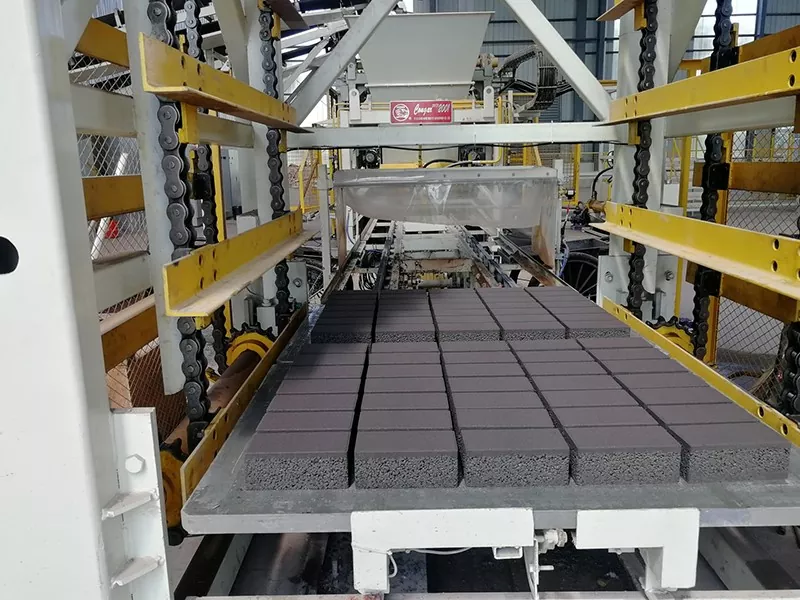

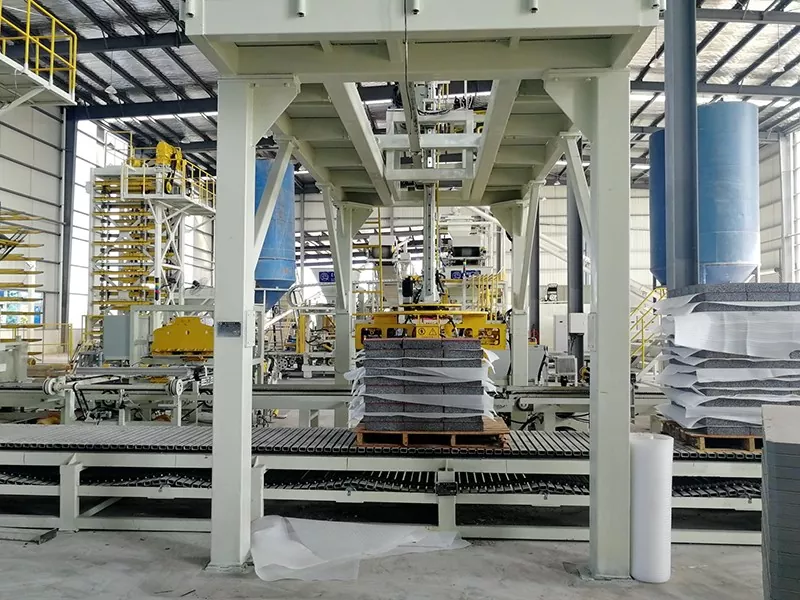

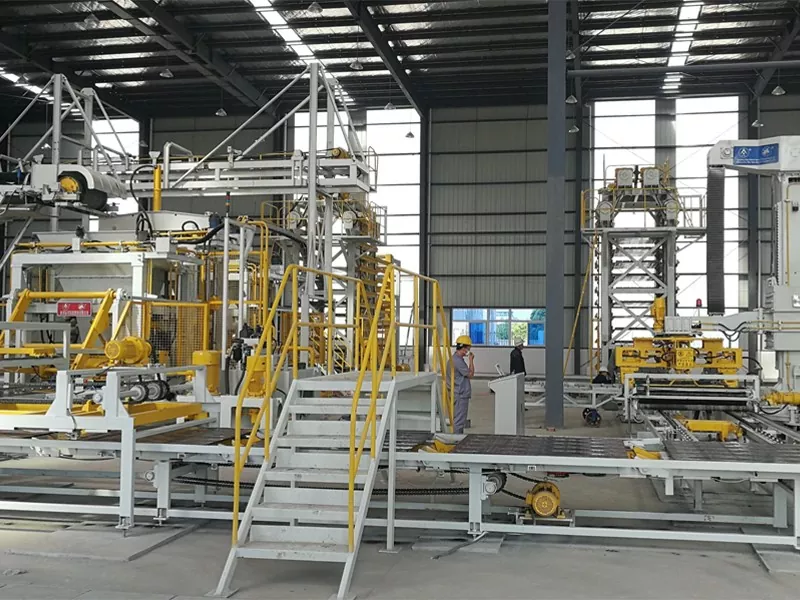

Customer Site of Silver Horse Company

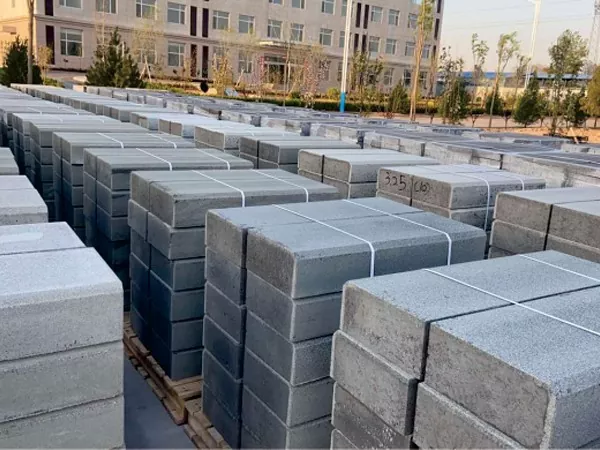

Esposizione dei prodotti

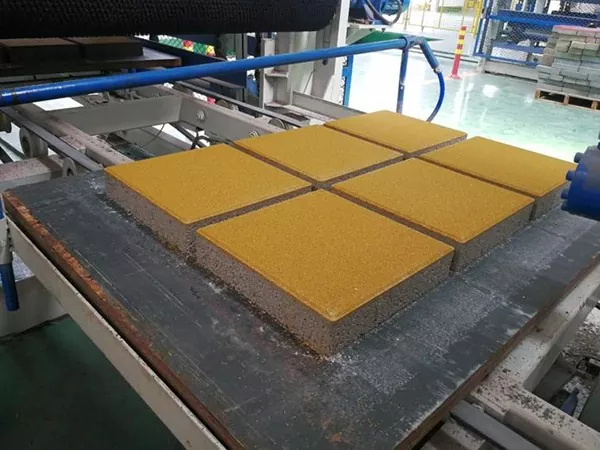

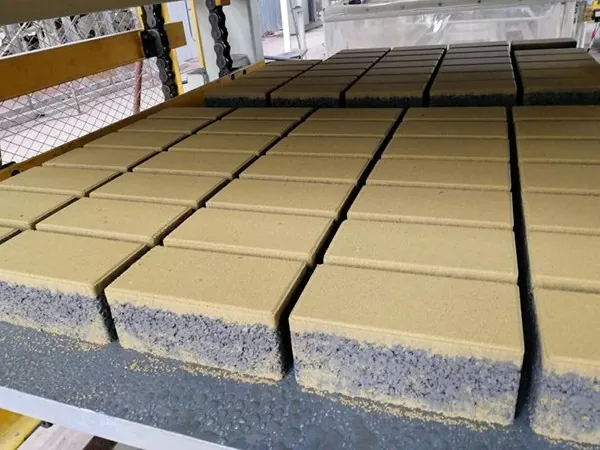

Pietra per lastricati

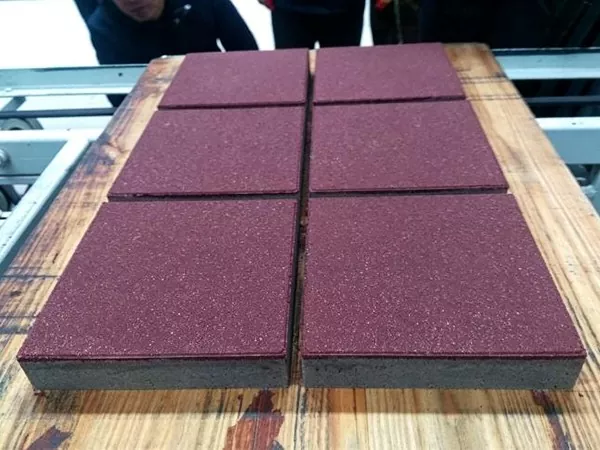

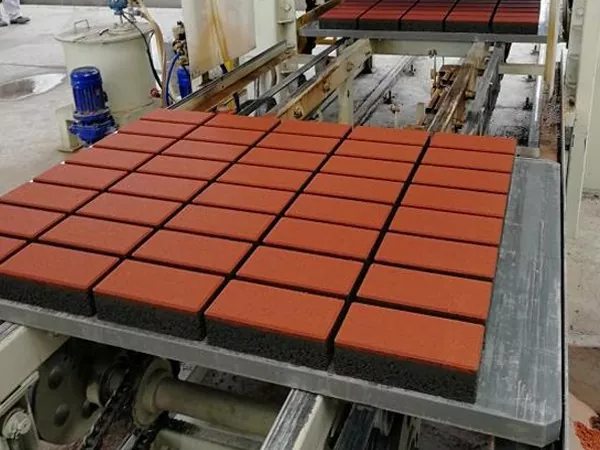

Mattone permeabile

Pietra per lastricati

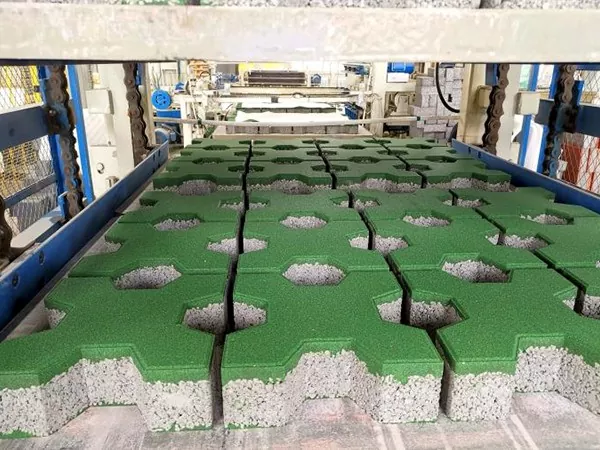

Blocco del prato

Paracarro

Pietra per lastricati

Parametri tecnici

Pietra per lastricati: 198×98×60/80 (mm)
◇ Quantità di modanature: 40 pezzi/pallet ◇ Tempo di ciclo: 20 ~ 25 secondi ◇ Produzione: 5700～7200 pezzi/ora (circa110～140㎡)
Il paracarro colorato: 500～750×120×300 (mm)
◇ Quantità di modanature: 2 pezzi/pallet ◇ Tempo di ciclo: 30~35S ◇ Produzione: 205~240 pezzi/ora
Mattone di protezione del pendio: 406×305×102 (mm)
◇ Quantità di modanature: 4 pezzi/pallet ◇ Tempo di ciclo: 20～25S ◇ Produzione: 570～720 pezzi/ora
Mattone pieno: 240×115×53(mm)
◇Quantità di modanature: 56 pezzi/pallet ◇ Tempo di ciclo: 16 ~ 18 secondi ◇ Produzione: 11.000 ~ 12.000 pezzi/ora
Blocco cavo: 390×190×190(mm)
◇ Quantità di modanature:：9 pezzi/pallet ◇ Tempo di ciclo:：18～22S ◇ Produzione: 1400~1800 pezzi/ora (circa 19~25m³)
◆	Dimensioni pallet (lunghezza × larghezza): 1250×900（mm）
◆	Potenza installata della macchina principale: circa 70KW
◆	Frequenza di eccitazione: 0–65 Hz (controllata da un computer, può realizzare una conversione di frequenza a processo completo e ha caratteristiche rigide).
◆	Accelerazione media di eccitazione: ≥ 20 g (g=9,84 m/s²; nello standard nazionale, i prodotti con ≥ 12 g sono classificati come di alta qualità.)
◆	Modalità di vibrazione: viene adottato il sistema di vibrazione servo del chip a quattro assi (tecnologia di brevetto nazionale per l'invenzione di Silver Horse), che rende i prodotti uniformi, densi, belli e squisiti; il rumore dell'apparecchiatura è ridotto e la produzione è più efficiente.
◆	Gamma di stampaggio: in grado di produrre pietra artificiale in PC, mattoni comunali, mattoni per pareti (portanti e non portanti), mattoni speciali (cordoli, pietre di protezione del pendio), ecc.
◆	Nota: il ciclo di stampaggio dei prodotti varia in base al tipo di materie prime e ai requisiti di qualità dei prodotti.

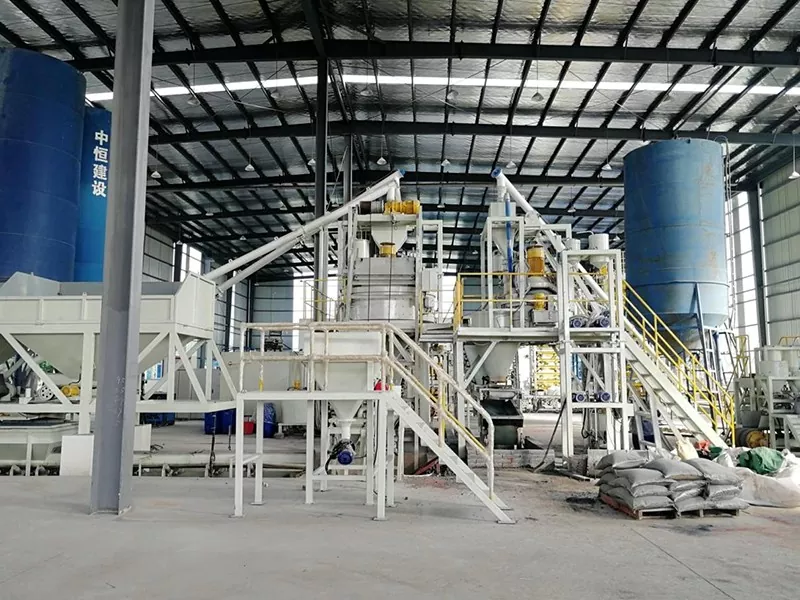

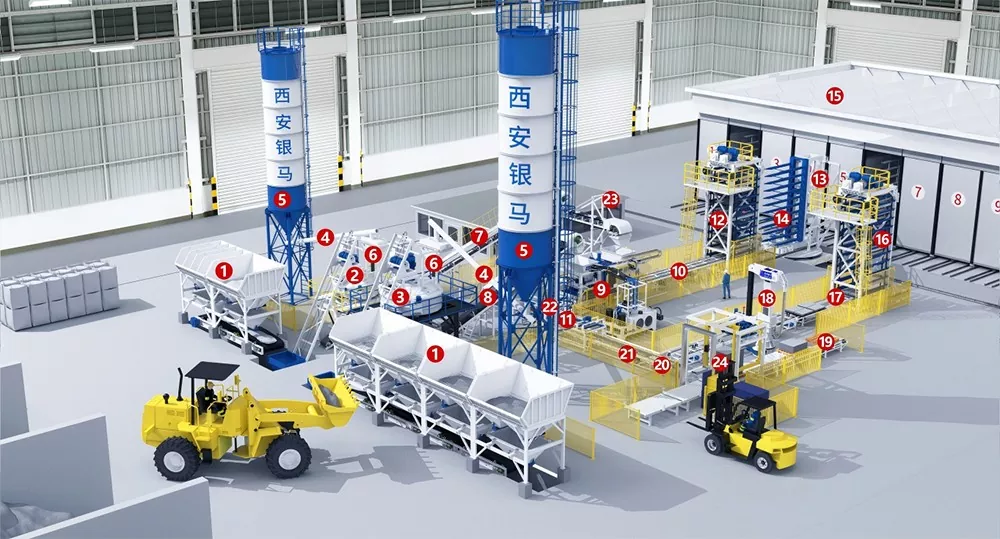

La disposizione della linea di produzione completamente automatica per la produzione di blocchi

QFT9-16 Concrete Block Making Machine

1	Macchina dosatrice	13	Trasportatore Klin (trasportatore madre)
2	Miscelatore di materiali colorati	14	Trasportatore Klin (convogliatore solare)
3	Miscelatore di materiali di base	15	Forni di stagionatura
4	Trasportatore a coclea	16	Discensore per pallet
5	Silo di cemento	17	Trasportatore di discesa pallet
6	Scala di cemento	18	Robot di pallettizzazione tipo coordinato
7	Nastro trasportatore per materiali colorati	19	Trasportatore con landa
8	Trasportatore a nastro dei materiali di base	20	Dispositivo di ribaltamento
9	Mainfram	21	Spintore pallet
10	trasportatore di blocchi umidi	22	Dispositivo di stoccaggio pallet
11	Alimentatore per pallet	23	Sala di controllo del PLC
12	Elevatore per pallet	24	Il sistema di imballaggio
